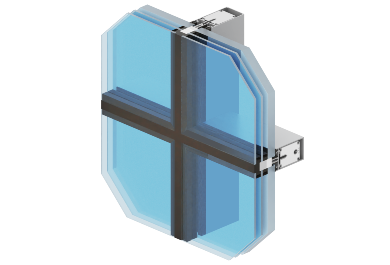

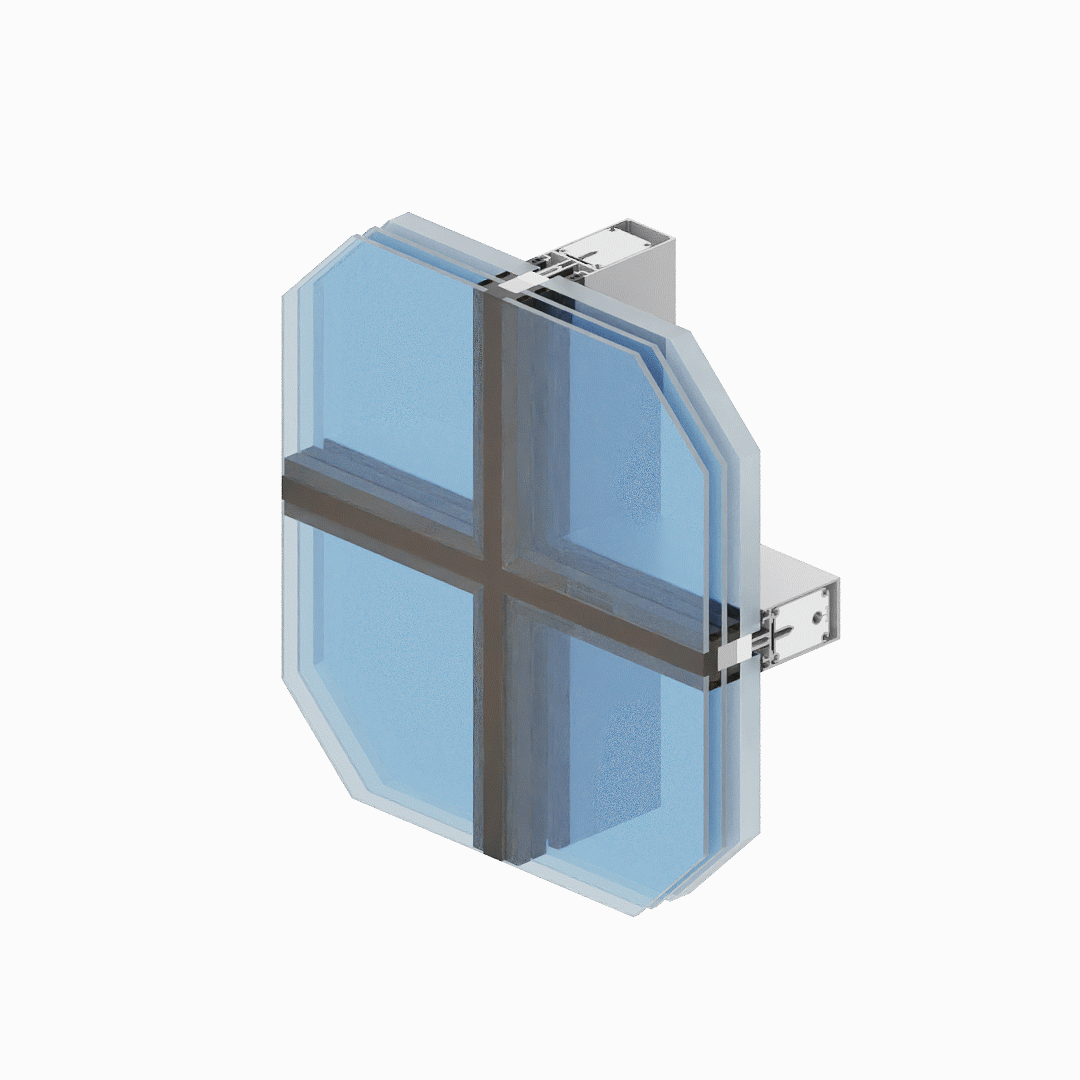

Fasádní strukturální systém určený ke konstrukci lehkých protipožárních obvodových plášťů, ve třídách požární odolnosti EI30, EI60.
Konstrukce provedené na základě systému MC GLASSFIRE poskytují vysoký stupeň požární ochrany a to až EI60 dle ČSN EN 13501-2+A1:2010.
Charakteristika systému:
- výplň: dvojsklo Vetrotech: 8 kalená/16/25 Contraflam vnitřní požární zasklení
- požární vložky sloupů a příček: hliníkové profily vyplněné požární hmotou Aestuver firmy Xella
- uchycení příček do sloupů: za pomocí 2 pinů průměru 6 a 1 pinu průměru 10 z nerezové oceli. Spoje sloupů a příček jsou chráněny bobtnajícími páskami.
- prostor zasklení je vyplněn materiály, které izolují konstrukci jak požárně tak i tepelně
- pro získání hladkého vnějšího povrchu, mezery mezi skleněnými poli jsou vyplněny speciálním silikonem

Rozbalit

RAL

Wood Colour

Bicolor

Elox

SPECIFIKACE VÝROBKU

SYSTÉM	MATERIÁL	HLOUBKA SLOUPŮ	HLOUBKA PŘÍČEK	TLOUŠŤKA ZASKLENÍ	TUHOST SLOUPŮ	TUHOST PŘÍČEK
MCGF	hliník	10-326 mm	10-294 mm	4-59 mm	od 176,7-4092 cm4*	od 215,9 - 2293 cm4*

* Možnost použití dodatečných zesílení

TECHNICKÉ ÚDAJE

SYSTÉM	SOUČINITEL PROSTUPU TEPLÁ Uf	SPÁROVÁ PRŮVZDUŠNOST	ODOLNOST PROTI ZATÍŽENÍ VĚTREM	VODOTĚSNOST
MCGF	Uf od 0,88 W/m2K	Třída AE1300; ČSN EN 12152	2000Pa - 3000Pa; ČSN EN 13116	Třída RE1800; ČSN EN 12154

* Tepelná izolace je závislá na použitých profilacích a použitém zasklení.

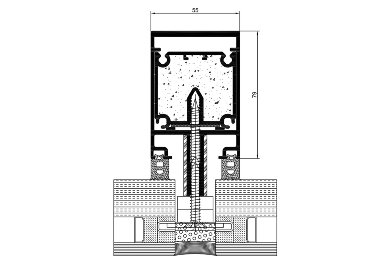

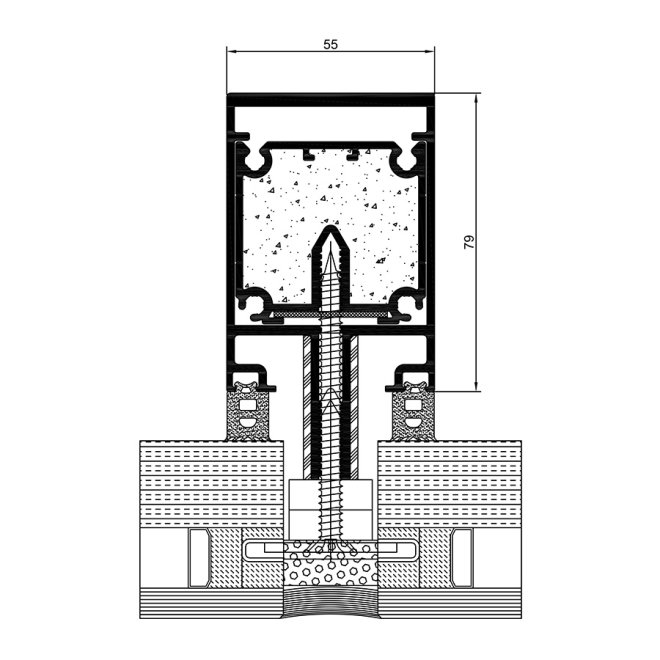

řezy vizualizace realizace
