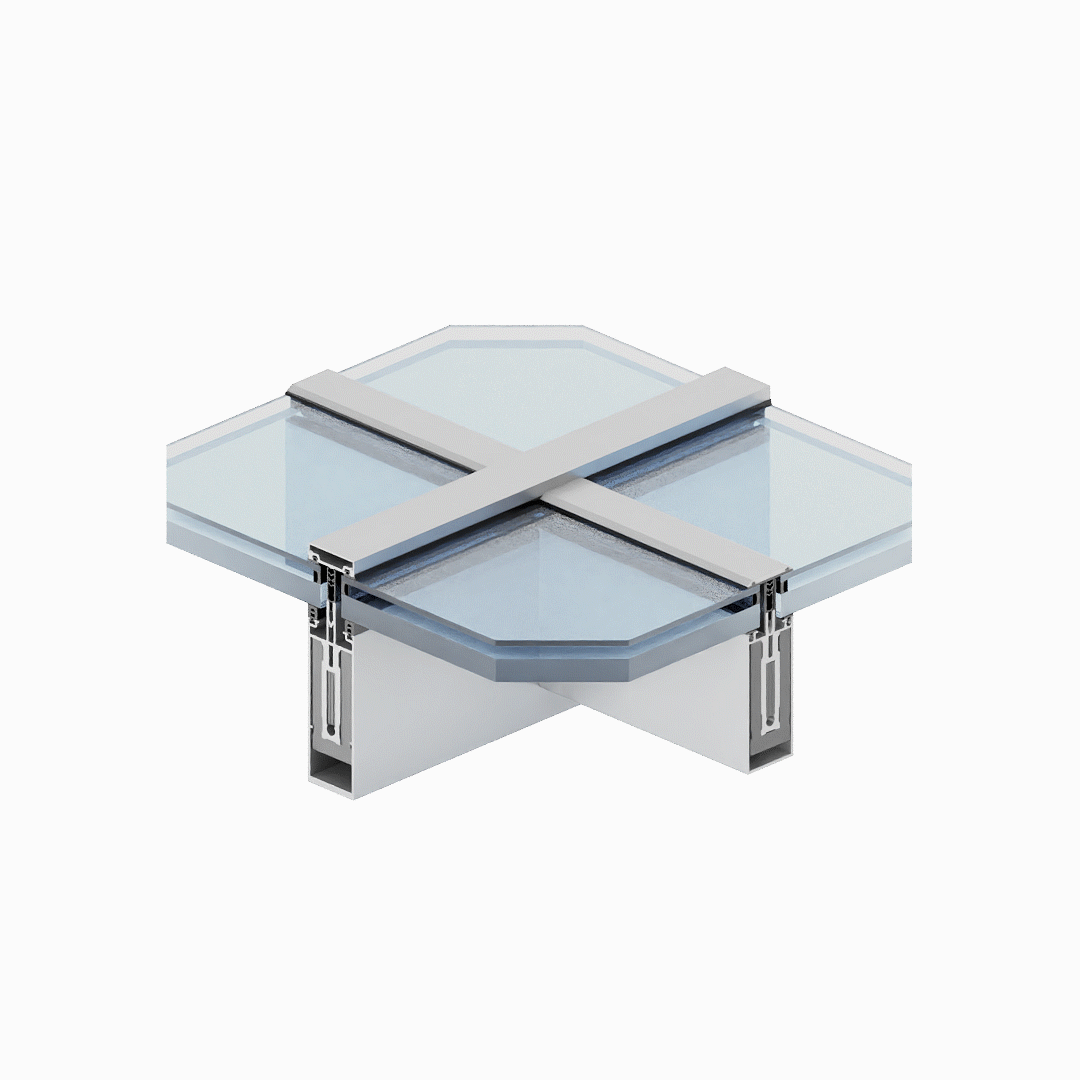

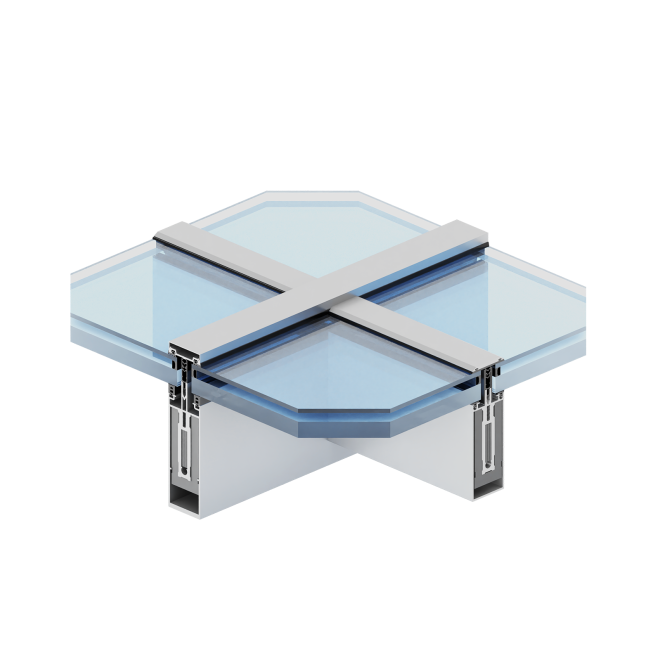

Konstrukce systému MC FIRE ROOF se skládá ze sloupů a příček dostupných z široké nabídky profilů MC WALL. Nosné profily konstrukce (sloupy) jsou vyztuženy odpovídajícími hliníkovými jádry, které jsou vyplněny a pokryty ohnivzdornými vložkami. Sloupky a příčky jsou vzájemně spojeny pomocí jehlic (pinů) z nerezové oceli
Systém má širokou škálu maskovacích profilů a lamel, což dává konstrukci estetický vzhled
Systém MC FIRE ROOF s použitím vhodného skla (různé dostupné varianty) dosahuje odolnosti REI45 (dle ČSN-EN 13501-2: 2016-07)
Konstrukce světlíku MC FIRE ROOF může být nakloněna od 0 ° do 80 ° (platí pro požární odolnost). Je možná i konstrukce sedlové střechy
Maximální rozměry zasklení 1300x2400 (EI30)
Tloušťky zasklení od 40 do 66 mm
Maximální hloubka sloupů je závislá od statických výpočtů a pohybuje se v rozmezí 104 až 326 mm.
Maximální hloubka příček je závislá od statických výpočtů a pohybuje se v rozmezí 88 až 294 mm.

Rozbalit

RAL

Wood Colour

Bicolor

Elox

SPECIFIKACE VÝROBKU

SYSTÉM	MATERIÁL	HLOUBKA SLOUPŮ	HLOUBKA PŘÍČEK	TLOUŠŤKA ZASKLENÍ	TUHOST SLOUPŮ	TUHOST PŘÍČEK
MC FIRE ROOF	hliník	104-326 mm	88-294 mm	40-66 mm	178,9 - 5177,1 cm4*	124,9 - 2429,8 cm4*

* Možnost použití dodatečných zesílení

TECHNICKÉ ÚDAJE

SYSTÉM	SOUČINITEL PROSTUPU TEPLÁ UF	SPÁROVÁ PRŮVZDUŠNOST	ODOLNOST PROTI ZATÍŽENÍ VĚTREM	VODOTĚSNOST
MC FIRE ROOF	Uf od 1,16 W/m2K	Třída AE 1200 Pa; ČSN EN 12152	2600 Pa ± 3900 Pa; ČSN EN 13116	Třída RE 1350 Pa; ČSN EN 12154

* Tepelná izolace je závislá na použitých profilacích a použitém zasklení.

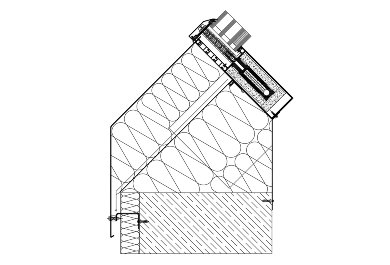

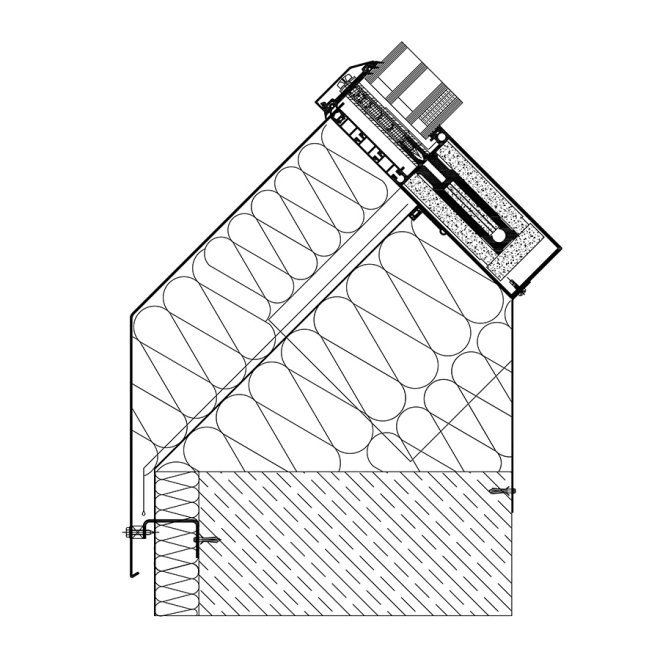

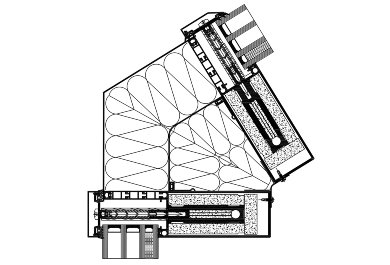

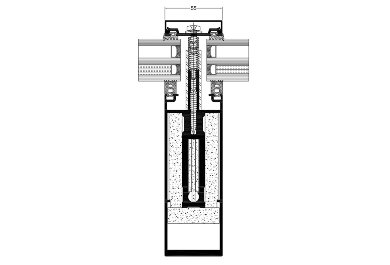

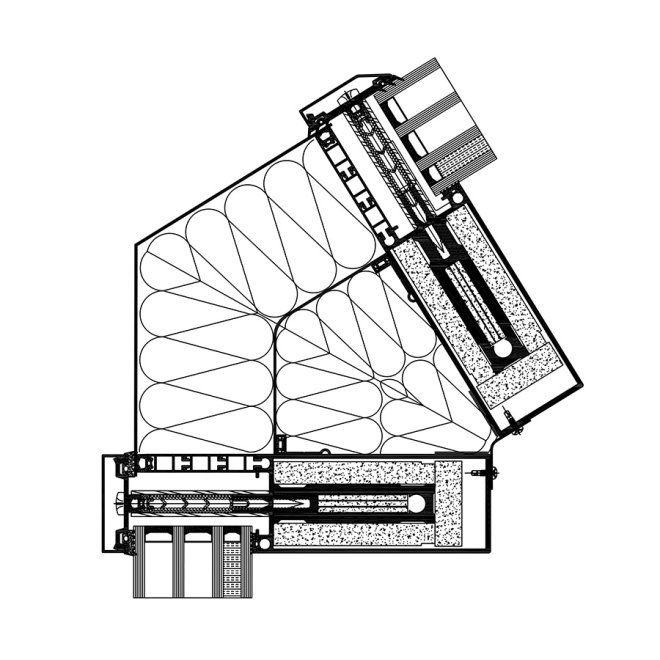

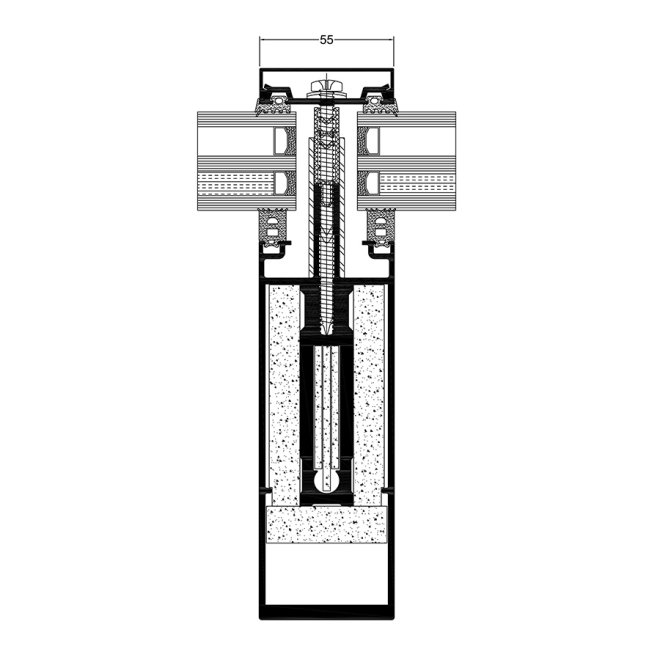

řezy vizualizace realizace
